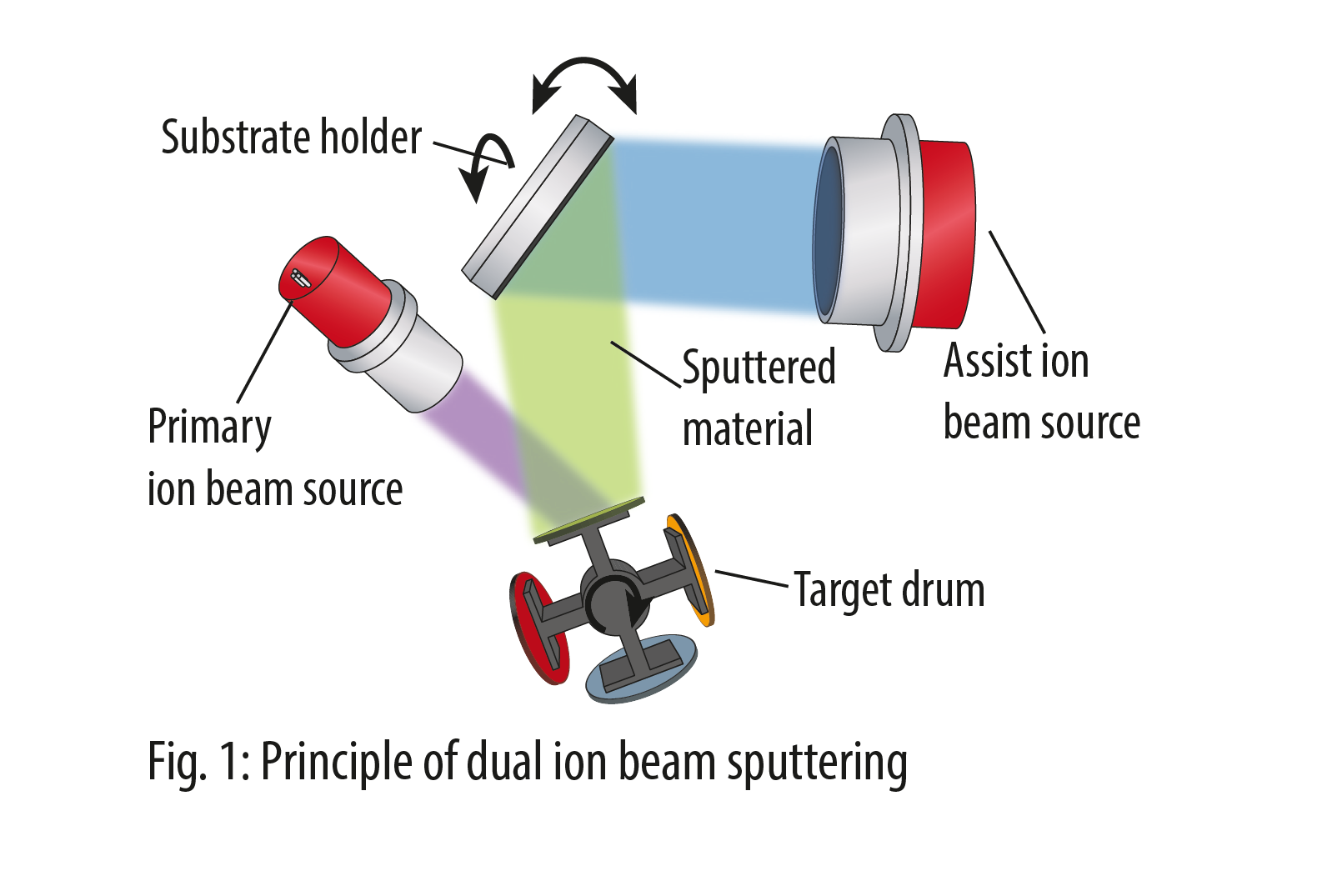

图一:双离子束溅射原理
离子束溅射

离子束溅射在光学涂层的研究和工业中是得到公认的。离子束溅射典型的应用是精密光学涂层镀膜,如滤波器、反射镜和分束器。光学多层堆叠受益于衬底表面上溅射颗粒的高迁移率,并因此受益于层的良好机械特性。离子束溅射的原理是通过高能离子的轰击靶材料(见图1)。离子能量的控制允许以埃精度去除材料。与磁控溅射相比,10-4 mbar的低基础工艺压力和低于100°C的温度可产生低污染和高质量的膜层。与磁控溅射或热蒸发镀膜相比,基板上入射材料的更高能量(迁移率)进一步提高了膜层质量。因此,离子束沉积膜层材料的密度通常也更大。这些薄膜特性使离子束溅射成为高质量光学涂层的首选沉积方法。

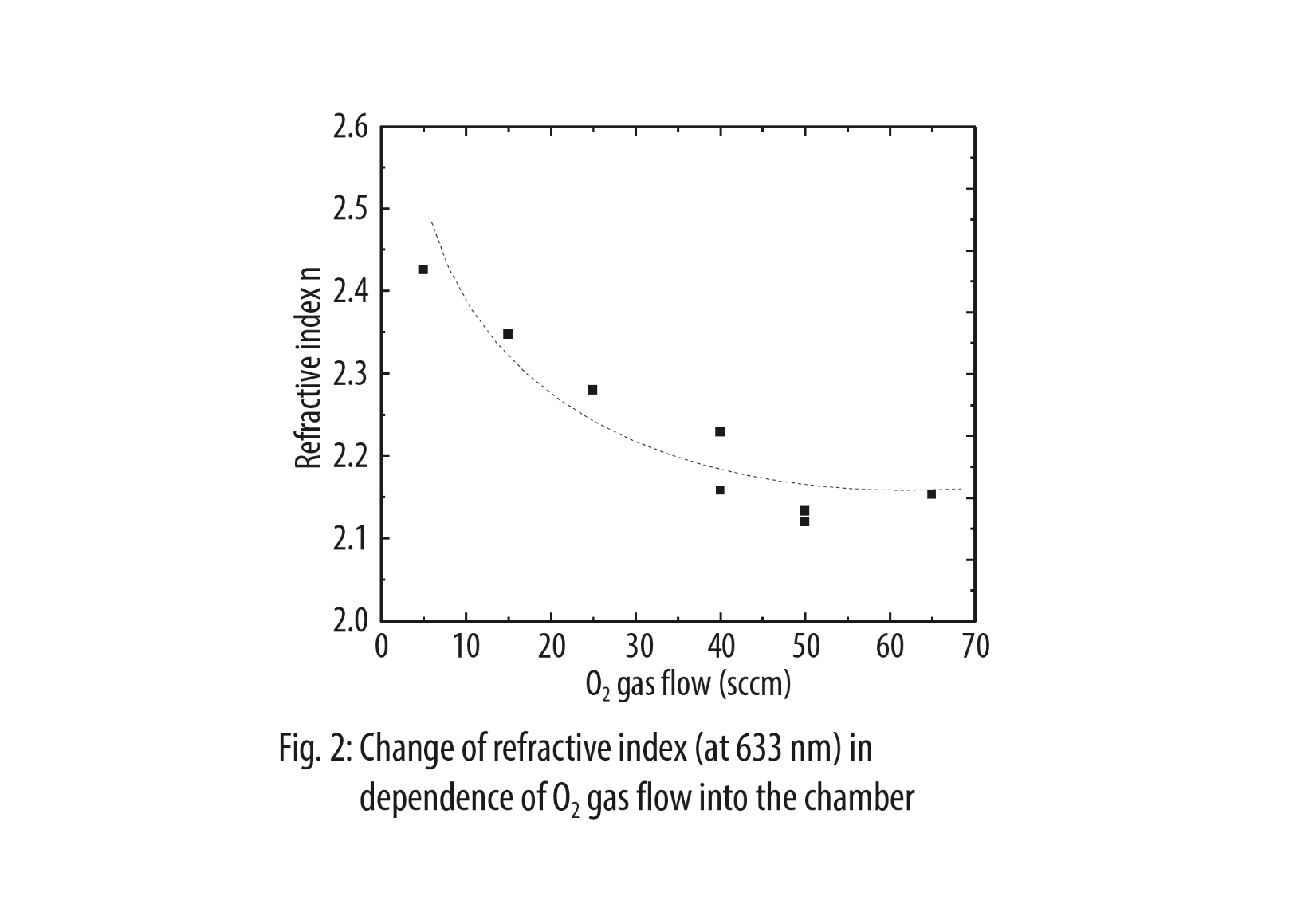

图二:折射率的变化(at 633 nm)取决于流入腔室的 O2 气流

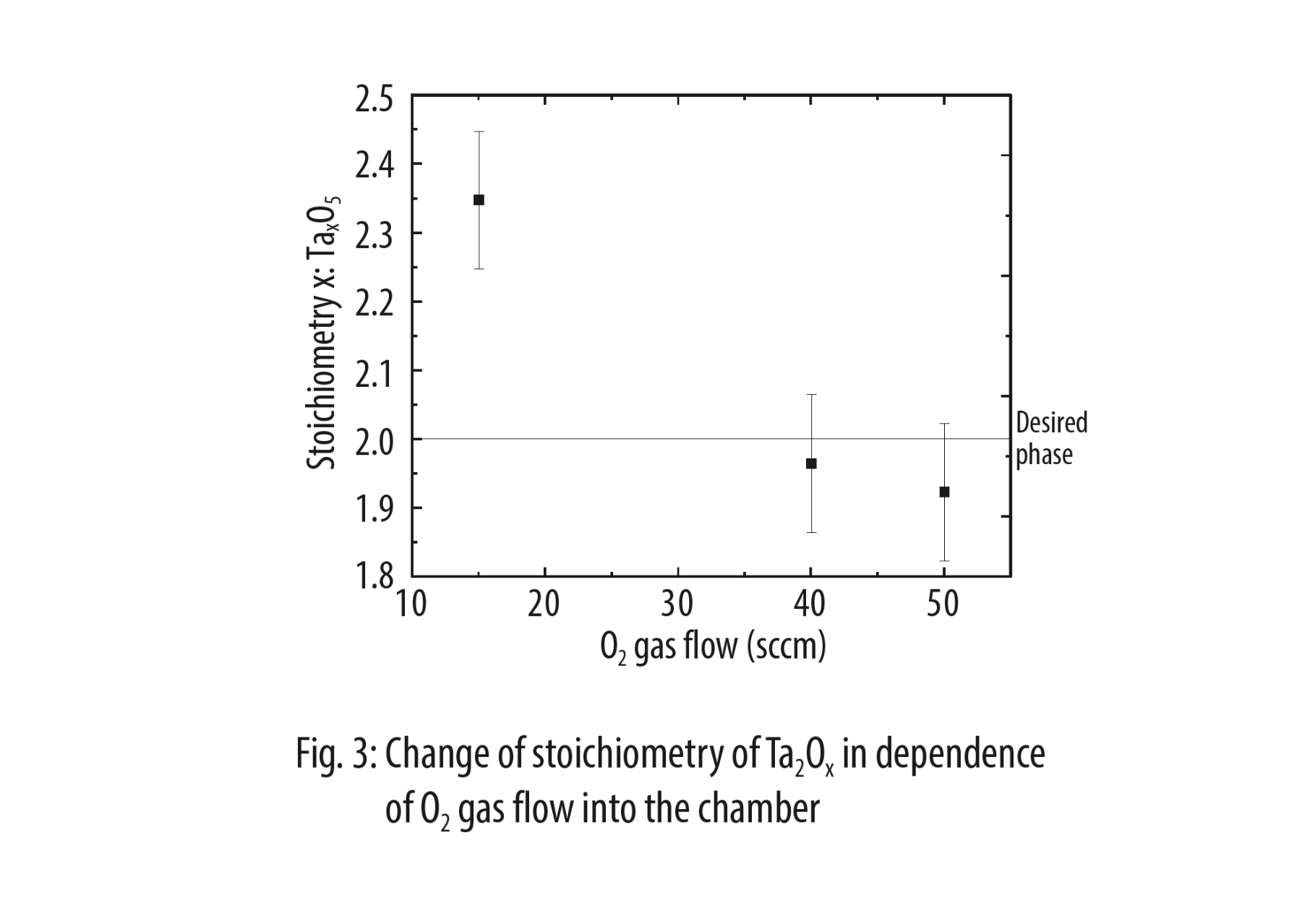

图三:Ta2Ox 的化学计量变化随进入腔室的 O2 气流而变化

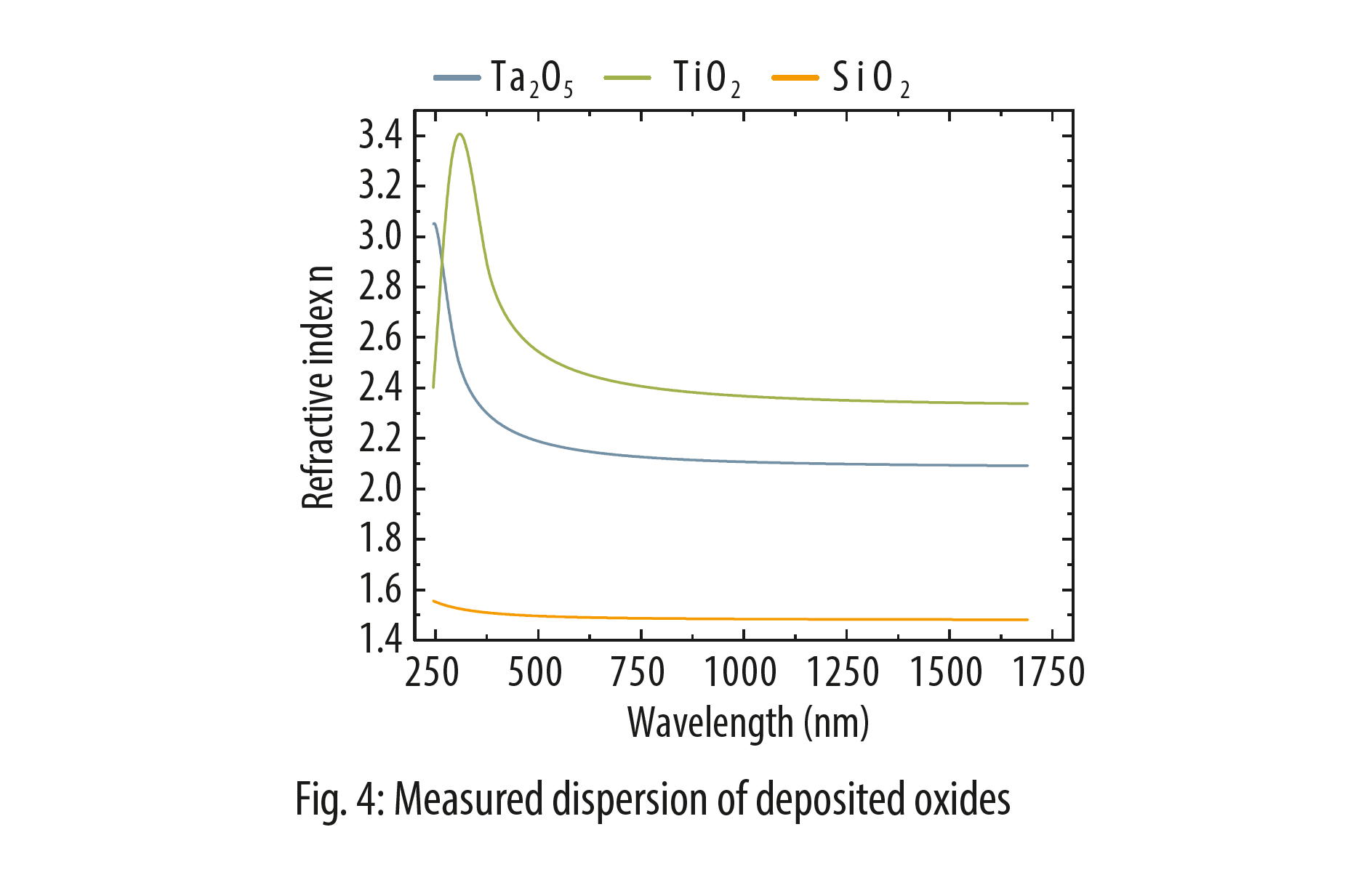

图四:测量沉积氧化物的分散度
膜层选择

如果离子束沉积过程中加入另外的第二套离子束源支撑,则可以进一步调节膜性质。基板表面的额外离子束轰击可用于基板预清洁过程,以特别去除有机污染物。此外,二次离子束源可用于反应溅射,用于生长膜的进一步致密化或表面平滑/结构化。


对于可见光和近红外波长区域的涂层,通常使用氧化物,因为它们在该范围内的吸收可以忽略不计。此外,氧化物在空气中是稳定的,它们具有相对较大的硬度,同时有许多广为人知的代表性产品。最重要的代表是SiO2、Ta2O5、TiO2、HfO2、ZrO2和Al2O3。氧化物薄膜可以在scia Systems沉积系统中反应沉积,通过在氧气中对元素靶进行离子溅射,或者通过对氧化物靶进行直接溅射。


对于复杂的光学涂层,必须将折射率显著不同的至少两种不同的氧化物结合在一起。因此,单个氧化物层的性质并且必须被精确地控制。除了精确色散(波长上的折射率)外,化学计量的控制也是非常重要的。与所需氧化物的标称化学计量的偏差将导致吸收增加,化学计量的控制在例如激光光学的情况下是非常关键的。反应离子束溅射的两个参数取决于进入腔室的氧气流量。图2和图3显示了Ta2O5的化学计量和折射率随氧气流量的变化。


用scia Coat 200沉积的一些氧化物的分散情况如图4所示。选择哪种氧化物用于特定的多层设计取决于光学组件所需的波长、经济因素和应用类型(例如,高功率激光应用需要HfO2这样的大带隙材料)。


图5-7显示了具有规定性能的电介质多层涂层的两个示例。首先,使用Ta2O5和SiO2的31个单独层,在四分之一波设计中沉积高反射镜涂层。这导致对于630nm的波长,反射率大于99.9%(见图5)。使用原子力显微镜(AFM)测量Si衬底上的层堆叠的粗糙度,并获得0.2nm的值。这略大于未镀膜的Si衬底的0.15nm的初始值。此外,SEM横截面图像显示了具有尖锐界面的均匀层(见图6)。第二个例子是TGG衬底上的由Ta2O5和SiO2组成的3层抗反射涂层,根据相应的典型激光线,该涂层对于633nm和1064nm应该是透明的。如图7所示,在1064nm处的透射率<0.01%。


相关产品-scia Coat 200/500
具有多达5个水冷靶的旋转靶支架导致涂层材料的原位变化
基于工艺配方的可控多层沉积
使用石英晶体振荡器和/或光学厚度监测器(OTM)和测试玻璃更换器进行过程监控
直接晶片处理或通过载体处理适应可变基板尺寸

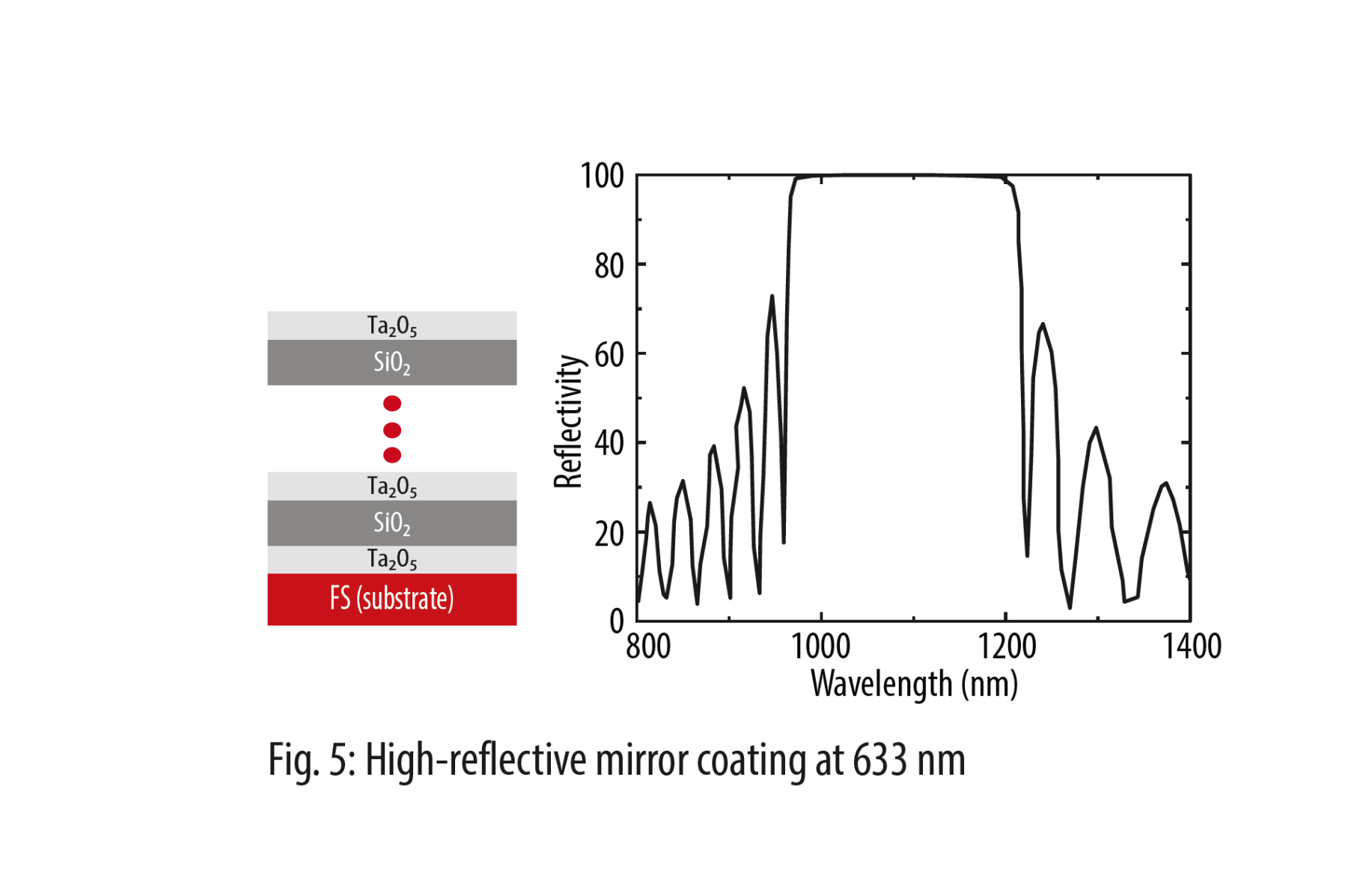

图五:633 nm 高反射镜面涂层
图六:高反射镜的 SEM 截面

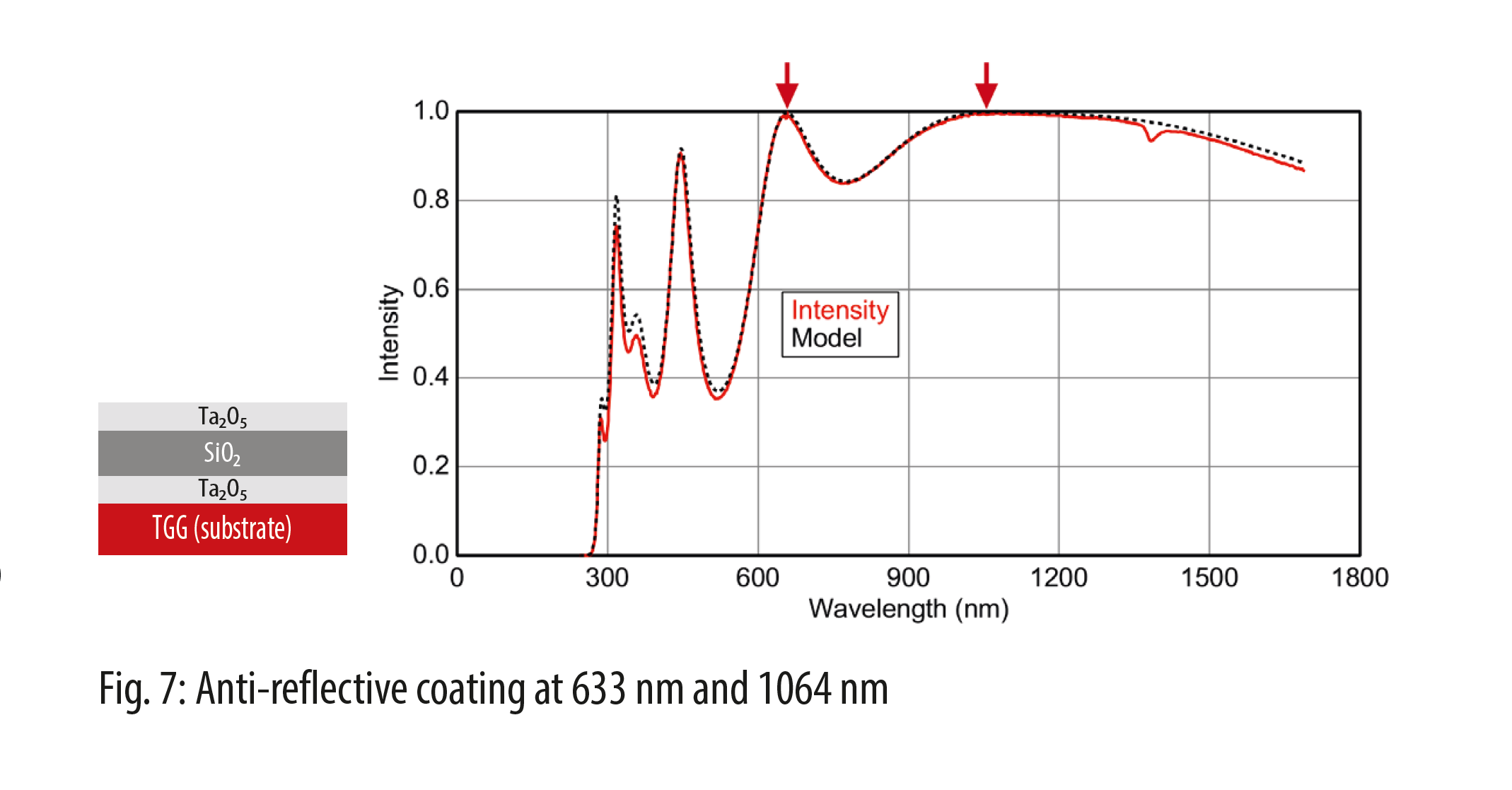

图七:633 nm 和 1064 nm 的抗反射涂层
